Routeur ZyXeL
Configuration
Modèle Prestige Série 300
Paramètrage pour connexion via modem ADSL (alcatel)
par Laurent Moreau
  1. Introduction
  2. Accès à l'interface de configuration
  3. Principe de navigation
  4. Setup général
  5. Configuration du port Wan (côté modem)
  6. Configuration IP Ethernet (côté Intranet)

    7. - 6.1 Adresse TCP/IP et DHCP
    - 6.2 Filtrage
  7. Export de services (ouverture des ports)
  8. Sous-réseaux (3 maxi)
  9. Menu maintenance (diagnostic, information)
  10. Principe FTP / TFTP
    - 10.1 Sauvergarde d'une configuration établie
    - 10.2 Restauration d'une configuration
    - 10.3 Mise à jour du firmware
  11. Téléchargement
    - 11.1 configuration preétablies
    - 11.2 firmware (microprogramme)
Télécharger ICI l'ensemble de cette page au format Zip (307 Ko)
1) Introduction :

Le routeur Zyxel sérei 300 permet de connecter un modem de type ADSL aux plaques du réseau d'accès ADSL de France Telecom.
les normes utilisées sont  PPTP et PPPOE,version minimum du firmware : 2.51 (M.02)

Paramètres d'usine :

Côté LAN :

Côté WAN : <= Sommaire



2) Accès à l'interface de configurationdu routeur :

l'accès s'éffectue via un utilitaire telnet ou avec uneémulation terminal.

Telnet : connecter physiquement une station sur le port Ethernet  intégré au routeur (cable droit)
la configuration IP du poste doit être paramétrée pour obtenir une adresse IP dynanmique ou spécifiez directement
une adresse statique (faisant partie de la classe 192.168.1.1/255.255.255.0 Ex : 192.168.1.100/255.255.255.0)
Après redémarrage de la station, lancer un utilitaire telnet et spécifier comme non d'hôte : 192.168.1.1



Emulation Terminale : Utiliser le câble série fournit avecle matériel ZyXEL et connecter le au port série de la station.

<= Sommaire

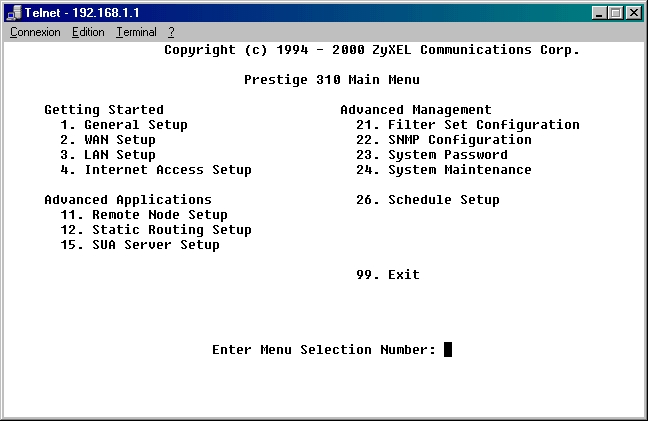

3) Principe de navigation : Menu Principal :

<= Sommaire



4) Setup général

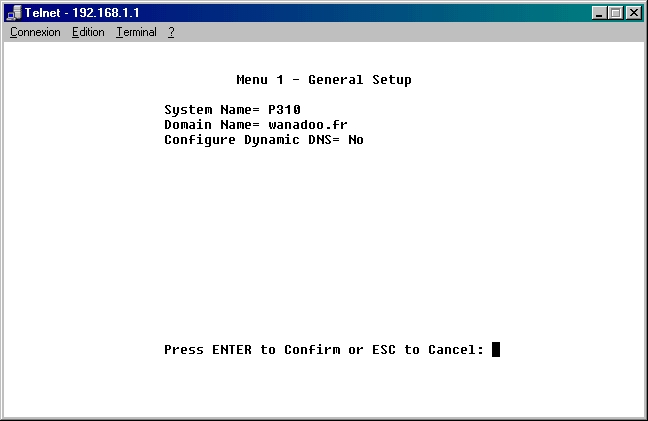

Chemin : Menu => 1. Général setup

On définit ici le nom du système Ici : "P310" ainsi que le domaine auquel il appartient.
Il est également possible de configurer un DNS Dynamique (Configure Dynamic DNS = YES)

<= Sommaire



5) Configuration du port Wan (côté modem):

Chemin : Menu => 2. Wan Setup




<= Sommaire



6) Configuration IP Ethernet (côté Intranet) :

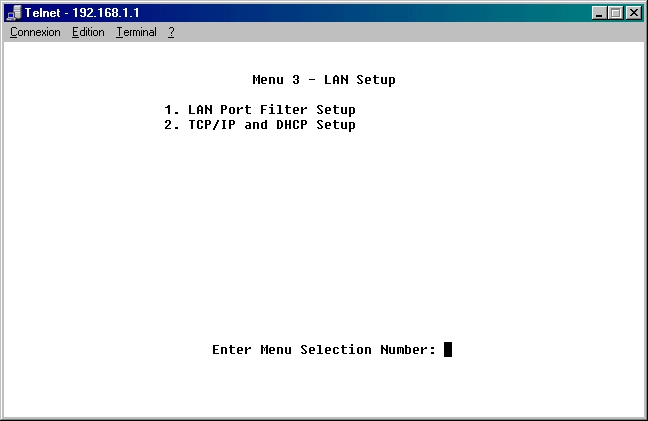

Chemin : Menu => 3. Lan Setup ...

<= Sommaire



6.1) Configuration TCP/IP et ServiceDHCP :

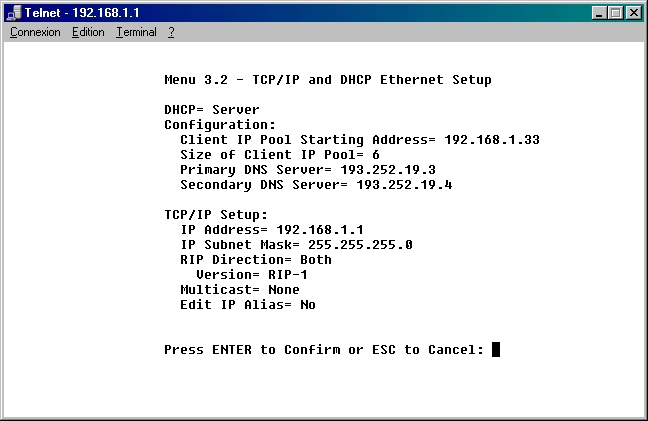

Chemin : Menu => 3. Lan Setup => 3.2 TCP / IP and DHCP setup

Service DHCP :

DHCP = "Server" (le service DHCP est activé)
Dans l'exemple ci-dessus, on servirait dynamiquement 6 clients
Adresse attibuée : 192.168.1.[33 => 39]

TCP / IP :

On définit l'adresse et le masque de la passerelle :
Adresse IP : 192.168.1.1
Masque : 255.255.255.0

<= Sommaire



6.2) Visualisations des filtres Actifs :

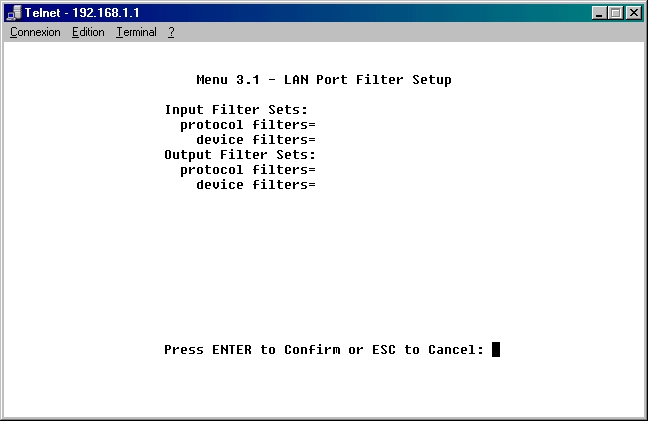

Chemin : Menu => 3. Lan Setup =>3.1 Lan Port Filter Setup

Dans ce cas de figure, aucun filtres placés en entrée ou sortie.

Comment :Définir et Activer un filtre ?

<= Sommaire



Définir un "filtre" :

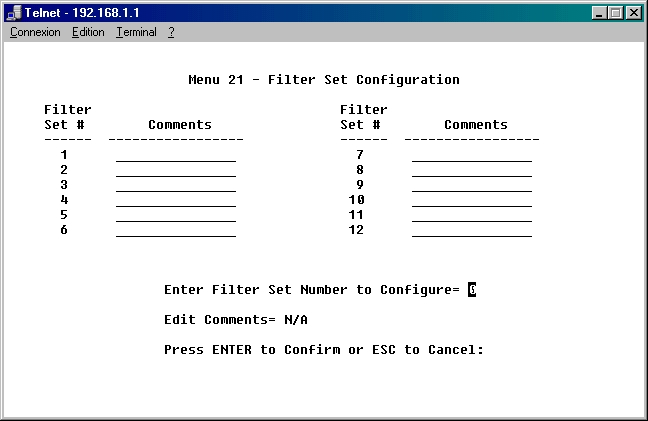

Chemin : Menu => 21. Filter Set Configuration

Entrer un numero pour le filtre à créer :
Ex : filter set = 3
Nom = "LAN_FTP"
Valider.

Le filtre prend en compte :

- Plage et masque d'adresse réseau destinataire
- Plage et masque d'adresse réseau source
- Le port utlisé

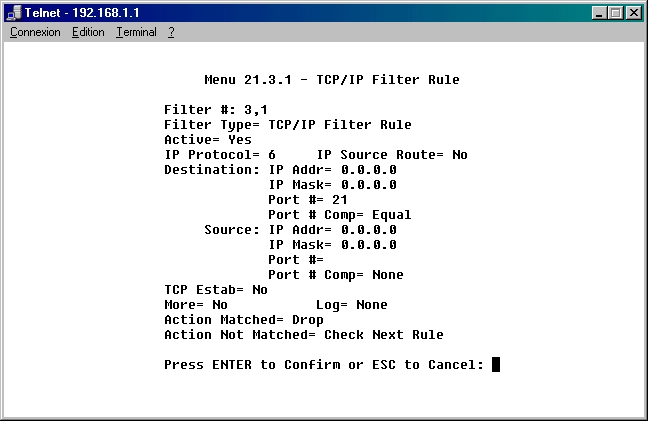

Dans l'exemple ci dessus, on place un filtre sur le protocole TCP /IP (définit par (6))
pour toute adresse IP sur le port 21 (FTP)
Récapitulatif : Filter set # N° 3, règle N° 1= (3.1)

Pour interdire toute entrée depuis l'extérieur via le port 21 (pas d'accès FTP depuis l'extérieur)
je dois appliquer ce filtre en "entrée" (Input) sur le profil de connexion utilisé.

Activer un filtre :

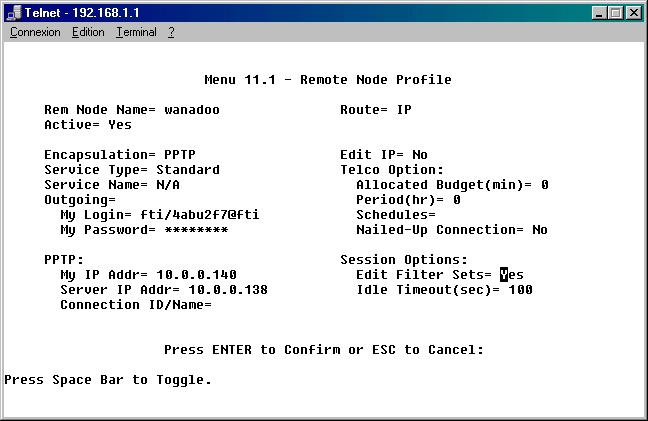

Chemin : Menu =>11. Remote Node Setup

Dans la partie "Session Options", placer le commutateur correspondant à "Edit Filter Set" sur YES, puis valider.

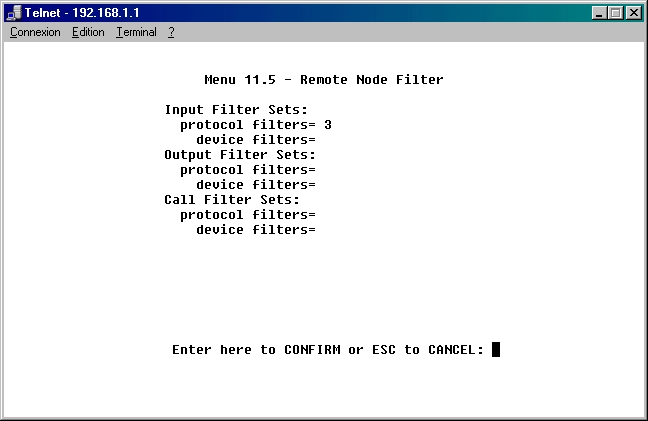

L'écran ci-dessous s'affiche :

Indiquer dans la section "Input" (activation pour les requêtes entrantes)
Le filtre à appliquer = N° 3 (définit précédemment )

<= Sommaire



7) Export de Services (port mapping) :

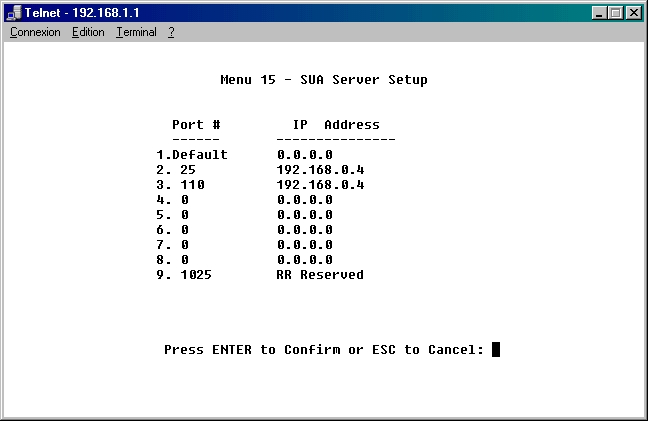

Chemin : Menu => 15. SUA  Server Setup

Dans le cas ci-dessus, deux services (POP et SMTP) sont exportés et redirigés vers la machine 192.168.0.4.

<= Sommaire



8) Sous réseaux "IP alias" :

Le routeur autorise la création de 2 "alias" réseaux.
Concrètement, il peut être une passerelle commune à trois réseaux distinct.

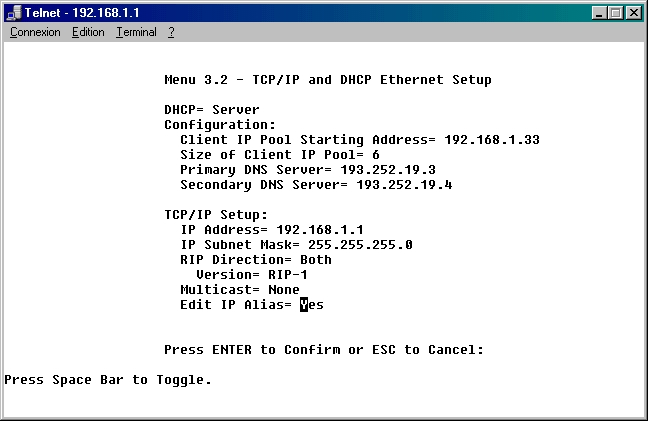

Chemin : Menu =>  3.2 TCP / IP and DHCP Setup

Placer le commutateur sur yes, puis valider :

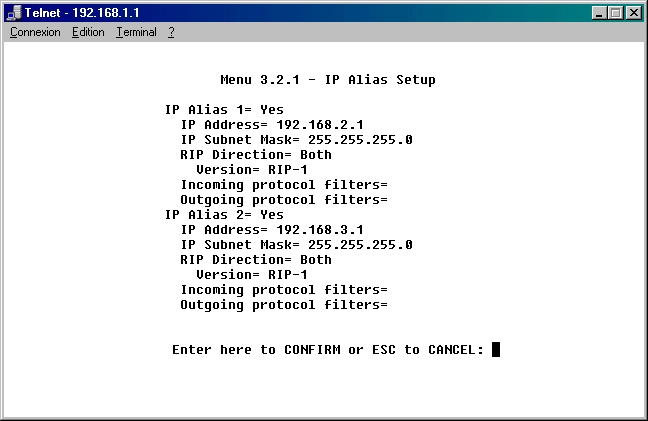

Configuration i-dessus :

Premier réseau = 192.168.1.0 (IP Ethernet = 192.168.1.1 /255.255.255.0)
Alias 1 = 192.168.2.0 (IP Ethernet = 192.168.2.1 /255.255.255.0)
Alias 2 = 192.168.3.0 (IP Ethernet = 192.168.3.1 /255.255.255.0 )
Trois réseaux ne communiquant pas entre eux mais utilisant la même passerelle.

<= Sommaire



9) Menu maintenance :

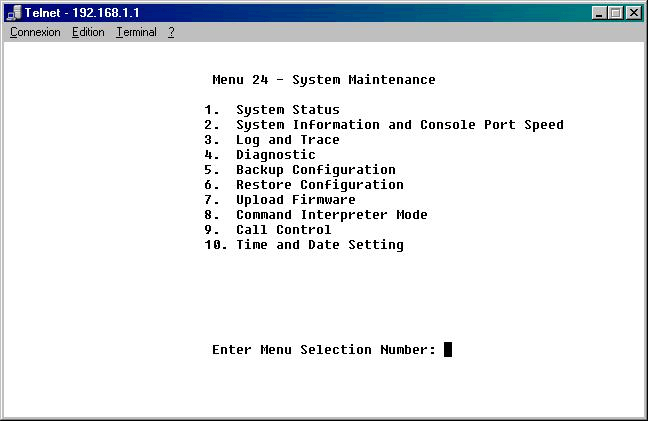

Chemin : Menu => 24. System Maintenance

<= Sommaire

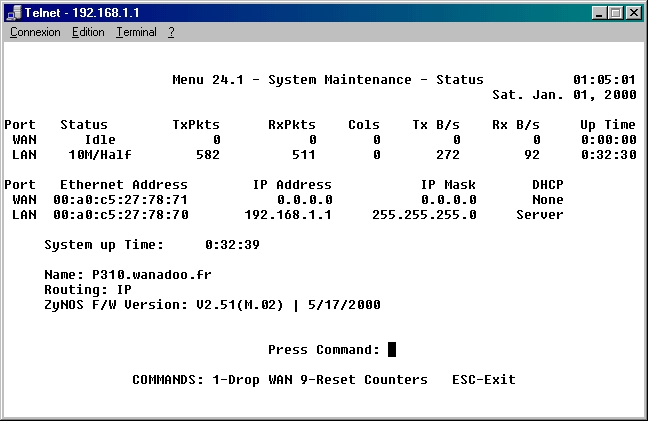

Chemin : Menu => 24. SystemMaintenance => 24.1 SystemStatus

<= Sommaire

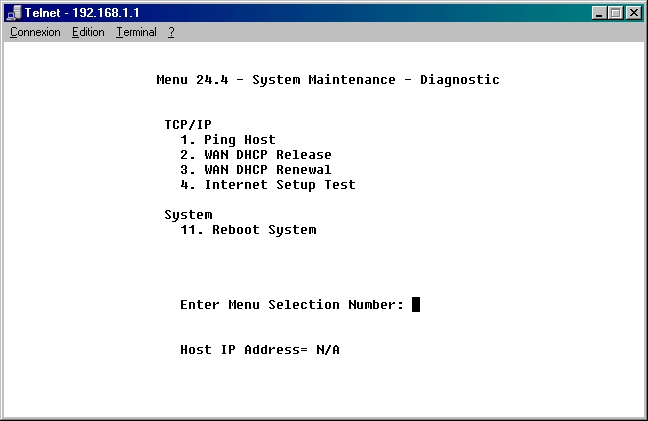

Chemin : Menu => 24. SystemMaintenance => 24.4 Diagnostic

<= Sommaire

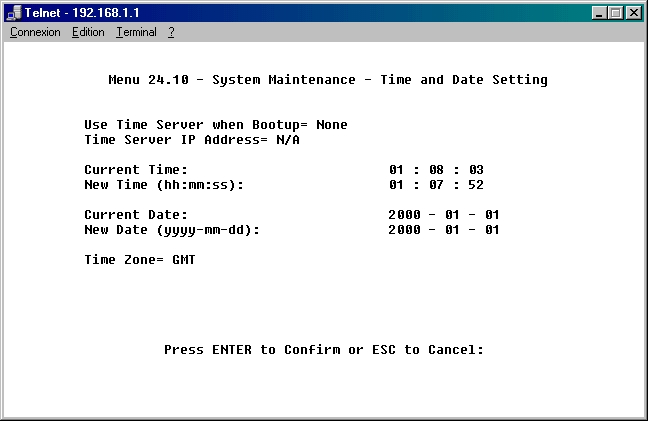

Chemin : Menu => 24. SystemMaintenance => 24.10 Timeand Date Setting

<= Sommaire


9.1  Principe FTP / TFTP :

Détail des fichiers :

Serveur : Routeur : Type :
p310.bin
maconfig.rom		 ras
rom-0		 Firmware (*.bin)
Config (*.rom)


10.1 Sauvergarde d'une configuration établie :

C:\zyxel>ftp 192.168.0.254
Connecté à 192.168.0.254.
220 cpld93 FTP version 1.0 ready at Sat Jan  1 02:08:00 2000
Utilisateur (192.168.0.254:(none)) : "Entrer" (pas de login)
331 Enter PASS command
Mot de passe : 1234
230 Logged in
ftp> ls
200 Port command okay
150 Opening data connection for LIST
--w--w--w-   1 owner    group          753990 Jul 01 12:00 ras
-rw-rw-rw-   1 owner    group           16384 Jul 01 12:00 rom-0
226 File sent OK
ftp : 135 octets reçus dans 0.00Secondes 135000.00Ko/sec.
ftp> get rom-0
200 Port command okay
150 Opening data connection for RETR rom-0
226 File sent OK
ftp : 16384 octets reçus dans 0.66Secondes 24.82Ko/sec.
ftp>quit

<= Sommaire


10.2 Restauration d'une configuration :
ftp>put maconfig.rom rom-0
200 Port command okay
150 Opening data connection for STOR rom-0
226 File received OK
ftp : 835514 octets reçus dans 40.76Secondes 20.50Ko/sec.
ftp>

Le routeur redémarre lorsque l'upload est terminé.

<= Sommaire


10.3 Mise à jour du firmware :

ftp>put p310.bin ras
200 Port command okay
150 Opening data connection for STOR ras
226 File received OK
ftp : 835514 octets reçus dans 40.76Secondes 20.50Ko/sec.
ftp>

Le routeur redémarre lorsque l'upload est terminé.

<= Sommaire

11 - téléchargement :

11.1 Configuration preétablies :

Encapsulation PPOE / DHCP activé : ici[16 Ko]
Encapsulation PPOE / DHCP désactivé : ici[16 Ko]
Encapsulation PPTP / DHCP activé : ici
Encapsulation PPTP / DHCP désactivé : ici

<= Sommaire


11.2 Firmware :

Zynos version 3.23 : ici[816 Ko]

<= Sommaire
